Oznakowanie punktów schronienia

Na podstawie rozporządzenia Ministra Spraw Wewnętrznych i Administracji w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów  wprowadzono jednolite wymogi techniczne i wizualne dla oznakowania punktów schronienia.

Szczegółowy wzór graficzny, parametry kolorystyczne oraz dokładne wytyczne montażowe zostały przedstawione na poniższej grafice oraz w załączonym dokumencie:

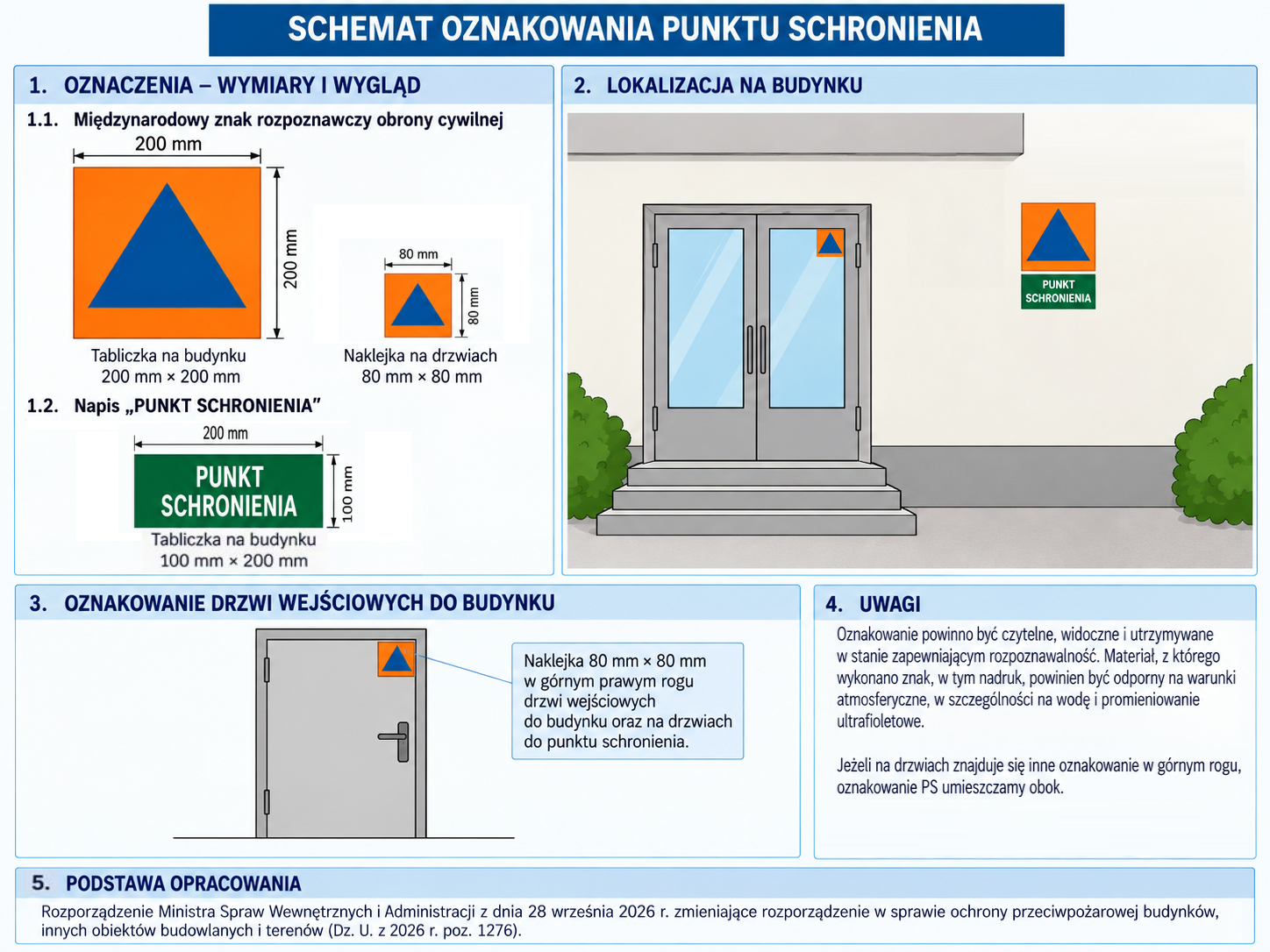

Grafika nosi tytuł „SCHEMAT OZNAKOWANIA PUNKTU SCHRONIENIA” i podzielona jest na pięć sekcji: Sekcja 1: Oznaczenia – wymiary i wygląd 1.1. Międzynarodowy znak rozpoznawczy obrony cywilnej: niebieski trójkąt równoboczny wpisany w pomarańczowy kwadrat. Przedstawiono dwa warianty: Tabliczka na budynku: wymiary 200 mm×200 mm. Naklejka na drzwiach: wymiary 80 mm×80 mm. 1.2. Napis „PUNKT SCHRONIENIA”: zielona prostokątna tabliczka na budynek o wymiarach 100 mm×200 mm z białym napisem dwuwierszowym „PUNKT SCHRONIENIA”. Sekcja 2: Lokalizacja na budynku Rysunek przedstawia wejście do budynku z dwuskrzydłowymi, przeszklonymi drzwiami ze schodami. Znak obrony cywilnej oraz pod nim zielona tabliczka „PUNKT SCHRONIENIA” są umieszczone na ścianie po prawej stronie od drzwi wejściowych. Dodatkowo mała naklejka (80×80 mm) umieszczona jest w prawym górnym rogu szyby prawej skrzydła drzwi. Sekcja 3: Oznakowanie drzwi wejściowych do budynku Schemat przedstawia pojedyncze drzwi, na których w prawym górnym rogu znajduje się naklejka 80 mm×80 mm. Adnotacja wyjaśnia, że naklejka ma być umieszczana w górnym prawym rogu drzwi wejściowych do budynku oraz na drzwiach do punktu schronienia. Sekcja 4: Uwagi Oznakowanie powinno być czytelne, widoczne i utrzymywane w stanie zapewniającym rozpoznawalność. Materiał (w tym nadruk) musi być odporny na warunki atmosferyczne, w szczególności na wodę i promieniowanie UV. Jeżeli na drzwiach znajduje się inne oznakowanie w górnym rogu, oznakowanie PS umieszcza się obok. Sekcja 5: Podstawa opracowania Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 28 września 2026 r. zmieniające rozporządzenie w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. z 2026 r. poz. 1276).

Materiały

Instrukcja oznakowania punktu schronienia
Instrukcja​_oznakowania​_punktu​_schronienia.pdf 0.17MB
