Aktualizacja modeli budynków 3D w standardzie LoD1

28.03.2023

Po lewej stronie na niebieskim tle napis: "Modele budynków 3D", a po prawej zrzut ekranu z Geoportalu 3D.

W serwisie www.geoportal.gov.pl udostępniliśmy nowe modele budynków w standardzie LoD1 dla obszaru trzech województw: pomorskiego, zachodniopomorskiego oraz lubuskiego. Sukcesywnie będziemy aktualizować modele 3D budynków w standardzie LoD1 dla kolejnych województw.

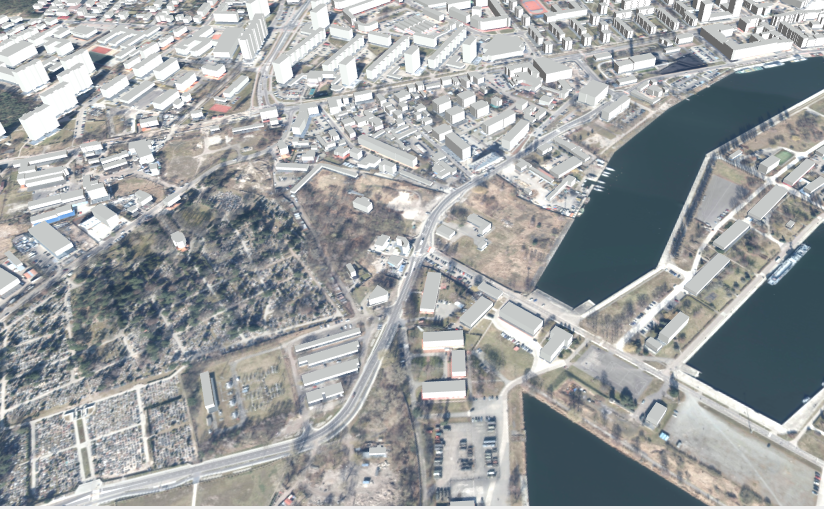

Rys. 1 - przedstawia zrzut ekranu prezentujący modele 3D budynkow w standardzie LoD1 dla obszaru m. Gdańsk na tle ortofotomapy

Aktualne modele 3D budynków w standardzie LoD1 są dostępne w paczkach powiatowych i zostały wygenerowane w sposób automatyczny na podstawie zaktualizowanych w 2022 r. danych dostępnych w Państwowym Zasobie Geodezyjnym i Kartograficznym z uwzględnieniem poniższych założeń:

  1. wysokość płaszczyzny przyziemia określono jako wysokość najniżej położonego punktu budynku, wyznaczonego z przecięcia obrysu budynku z Bazy Danych Obiektów Topograficznych BDOT10k (klasa BUBD_A) z numerycznym modelem terenu (NMT) w układzie wysokościowym PL - EVRF2007-NH
  2. wysokość bryły budynku wyznaczona jest z mediany wysokości wyliczonej z lotniczego skaningu laserowego ALS (klasa Building) znajdującej się w obrysie przyziemia
  3. typ geometrii budynku przyjęto jako Solid, dach płaski
  4. każdy model 3D budynku ma poniższe atrybuty:
  • identyfikator obiektu BDOT10k (buildingId),
  • przestrzeń nazw obiektu BDOT10k (przestNazw)
  • wersja obiektu BDOT10k (wersjaId)
  • źródło danych geometrycznych dachu (zrodloDach):
  • - ALS_I – w przypadku wykorzystania danych ALS o nominalnej gęstości 4 pkt/m2  lub 6 pkt/m2
  • - ALS_II – w przypadku wykorzystania danych ALS o nominalnej gęstości 12 pkt/m2 oraz większej
  • aktualność danych geometrycznych dachu ALS (aktZrodla)
  • typ dachu 1000 - dach płaski (bldg:roofType)

Nowe modele 3D budynków są dostępne do pobrania w serwisie www.geoportal.gov.pl za pomocą usługi WMS https://mapy.geoportal.gov.pl/wss/service/PZGIK/FOTO/WMS/ModeleBudynkow3D

W oknie „Zawartość mapy” należy włączyć grupę warstw „Dane do pobrania”, następnie „Topografia” i włączyć warstwę „Modele 3D budynków”. Po kliknięciu w wybrany obszar wyświetlane są linki do pobrania plików LoD1 z 2019 roku, LoD1 z 2021, LoD1 z 2022 roku lub LoD2 - według preferencji użytkownika.

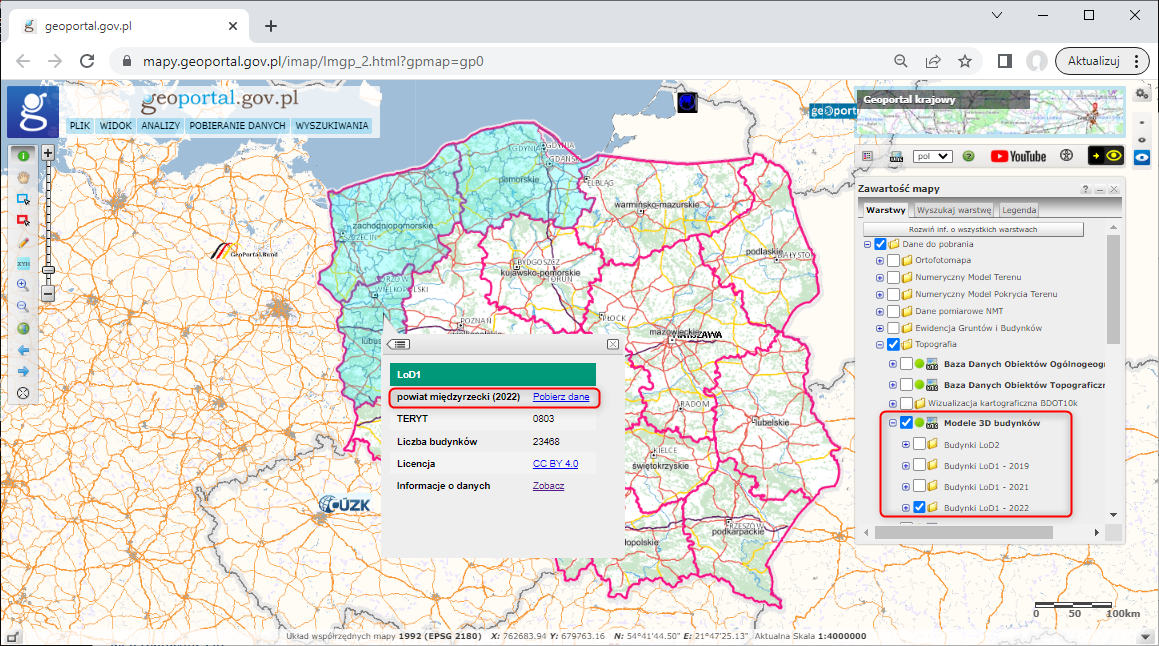

Rys. 2 - przedstawia zrzut ekranu z serwisu www.geoportal.gov.pl prezentujący sposób pobierania modeli 3D budynków w standardzie LoD1
