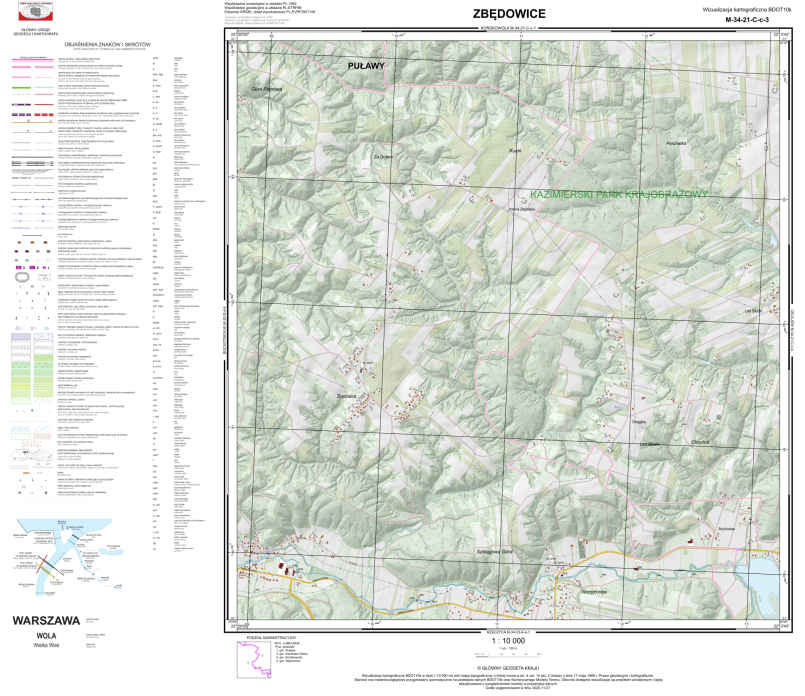

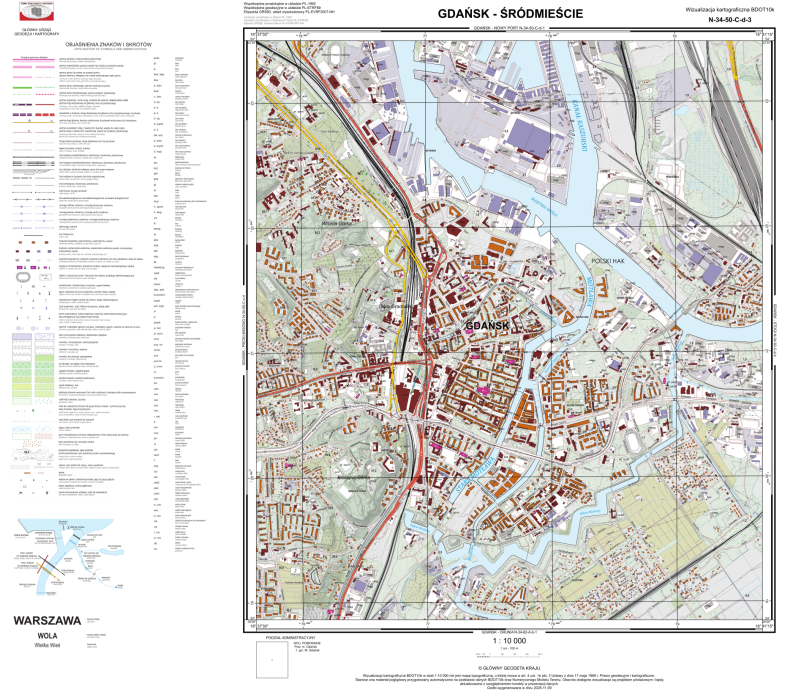

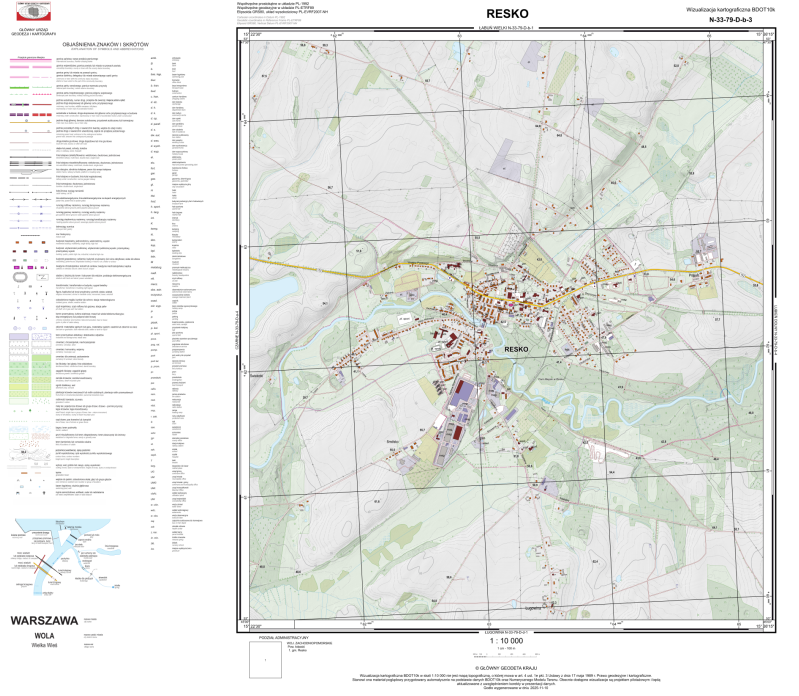

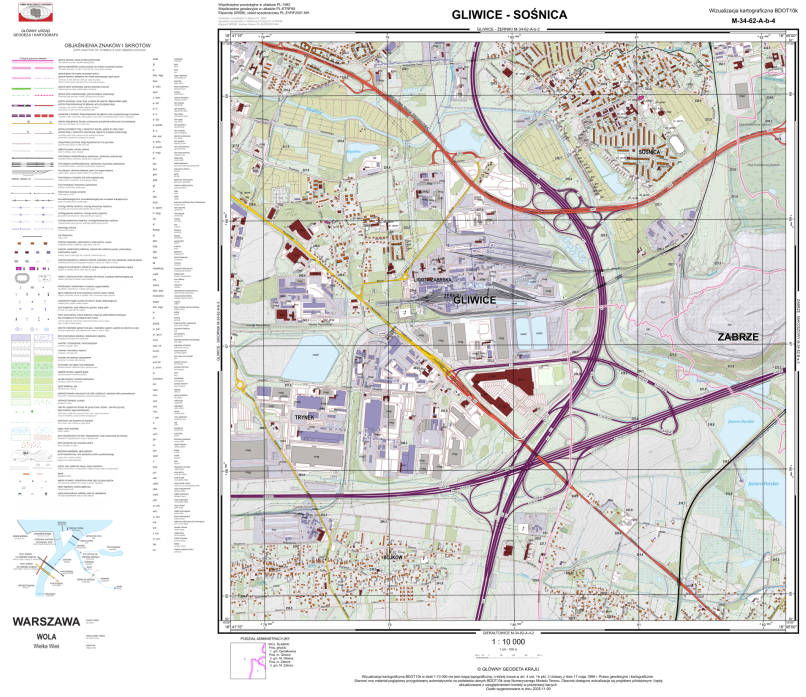

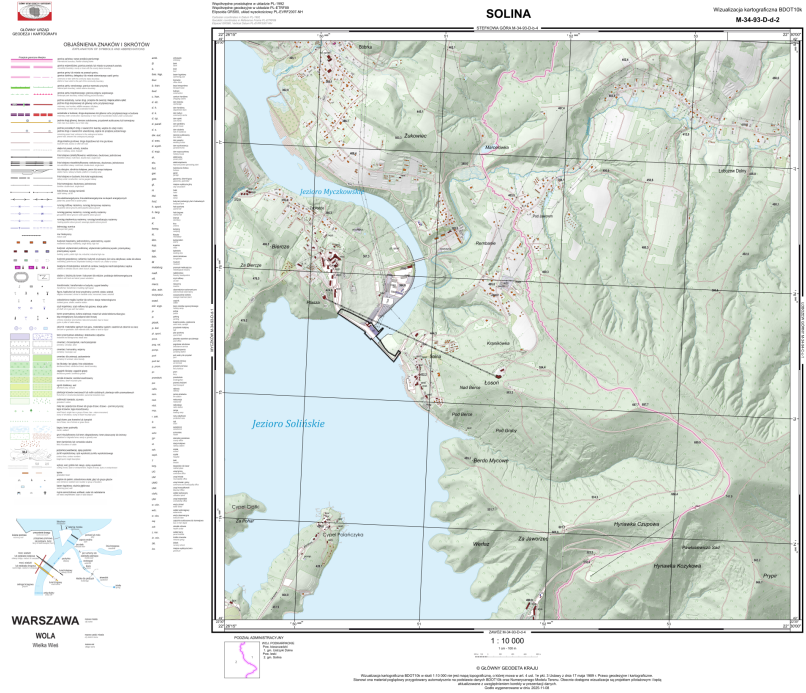

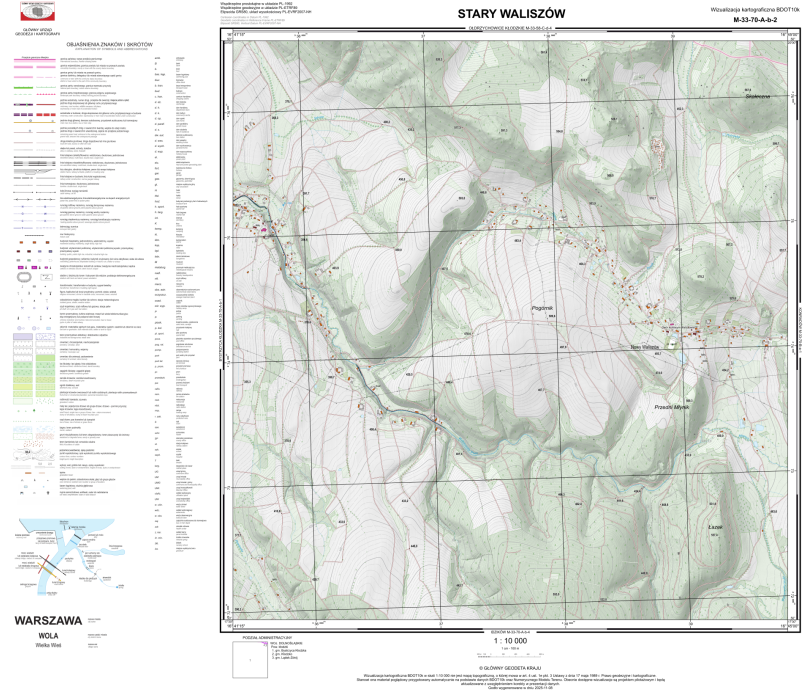

W serwisie www.geoportal.gov.pl udostępniliśmy zaktualizowane dla obszaru całego kraju wizualizacje kartograficzne BDOT10k w skali 1:10 000 w formacie PDF, opracowane na podstawie danych BDOT10k. Opracowania dostępne są do bezpłatnego pobrania w modułach „Pobierz dane” oraz w „Geoportal krajowy”.

Prace są realizowane w ramach działań własnych urzędu i mają na celu publikację oraz dostarczenie aktualnych informacji topograficznych w formacie PDF. Opracowania są realizowane w pełni automatycznie na podstawie aktualnych danych dostępnych w Państwowym Zasobie Geodezyjnym i Kartograficznym, tj. Bazy Danych Obiektów Topograficznych BDOT10k oraz Numerycznego Modelu Terenu. Wizualizacje są tworzone w darmowym oprogramowaniu QGIS. W iteracji „2026” zostanie wykorzystane dodatkowo oprogramowanie FME.

W ramach obecnej wersji wizualizacji, oprócz aktualizacji danych, wniesiono poprawki m.in. w zakresie:

1. Objaśnienia znaków i skrótów, marginalia:

• dodano numer oraz nazwę godła,
• dodano nazwy sąsiadujących godeł,
• dodano mapę z podziałem administracyjnym wraz z opisem,
• usunięto znak masztu oświetleniowego,
• dodano pogrubioną, czarną ramkę wokół siatki kilometrowej,
• dodano nazwę przejścia granicznego,
• dodano znak i opis amfiteatru, tężni,
• usunięto zbędne skróty kartograficzne: ‘wikl.’ – plantacja wikliny, ‘stadn.’ – stadnina, ‘sil.’ – silos, ‘pleb.’ – plebania, ‘p. golf.’ – pole golfowe, ‘kort’ – kort tenisowy, ‘kąp.’ – kąpielisko, ‘elw.’ – elewator, ‘chm.’ – plantacja chmielu
• dodano wersję angielską dla skrótu ‘h.sport’,
• dodano znak i opis pochylni, akweduktu, słupa energetycznego,
• usunięto znak i opis przepustu, linii brzegowej nieokreślonej,
• zmodyfikowano otoczenie znaku obrotnicy kolejowej,
• dodano znak i opis przejścia dla zwierząt, radaru lub radiolatarni,
• dodano znak i opis myjni samochodowej,
• usunięto znak liczby mieszkańców wsi,
• usunięto symbol znaku granicznego.



2. Treść mapy:

• dodano maskowanie poziomic pod opisami poziomic,
• dodano maskowanie nazw ulic pod jezdniami, liniami tramwajowymi,
• dodano maskowanie symboli przewodów rurowych,
• dodano maskowanie przewodów elektroenergetycznych pod nazwami ulic,
• dodano znak krzyża na budynkach świątyń chrześcijańskich i kaplic oraz symbol dla świątyń niechrześcijańskich,
• dodano nazwę zabudowań historycznych,
• dodano nazwę parków, skwerów,
• włączono symbolizację dla obrotnicy kolejowej,
• włączono symbolizację dla stadionów sportowych,
• poprawiono nazwy placów,
• poprawiono wyświetlanie szrafur zawierających znaki punktowe,
• poprawiono położenie obiektów o znaczeniu orientacyjnym,
• poprawiono położenie obiektów przyrodniczych,
• poprawiono położenie obiektów związanych z komunikacją,
• poprawiono położenie nazw ulic,
• poprawiono położenie numerów dróg,
• poprawiono przepustowość wiaduktów, mostów dla jezdni, linii kolejowych,
• dodano punkty wysokościowe wraz z opisem,
• dodano nazwy kopalni oraz hut,
• dodano nazwy stadionów sportowych,
• dodano nazwy odosobnionych skał,
• dodano cieniowanie,
• dodano wyświetlanie poziomic tylko z BDOT10k,
• dodano nazwy mostów,
• dodano nazwy dróg komunikacyjnych w mieście,
• dodano białą otoczkę wokół czarnych symboli znaków KARTO10k,
• dodano nazwy przejść granicznych.

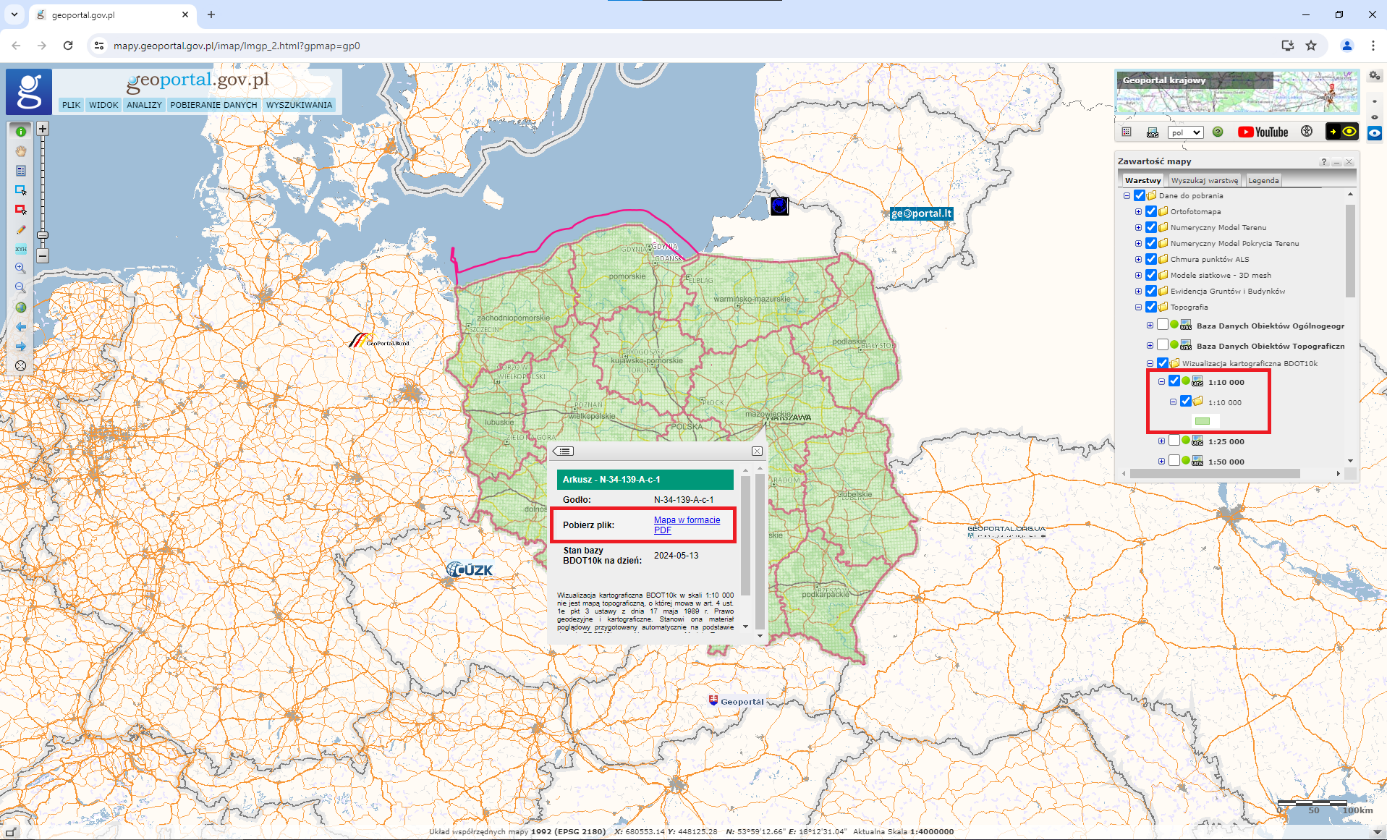

Nowo wygenerowane wizualizacje kartograficzne BDOT10k w skali 1:10 000 można pobrać wprost z serwisu www.geoportal.gov.pl, wybierając warstwę „Wizualizacja kartograficzna BDOT10k”w grupie warstw „Dane do pobrania” - „Topografia”. Następnie po wybraniu interesującego arkusza i kliknięciu na jego obszarze w oknie mapy pojawia się możliwość pobrania pliku PDF.

Jednocześnie przypominamy, że na obecnym etapie wizualizacje te nie są mapą topograficzną, o której mowa w art. 4 ust. 1e pkt 3 ustawy z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne. Obecnie dostępne wizualizacje są projektem pilotażowym i będą jeszcze aktualizowane z uwzględnieniem korekt w prezentacji danych.
