Instrukcja oznakowania punktu schronienia

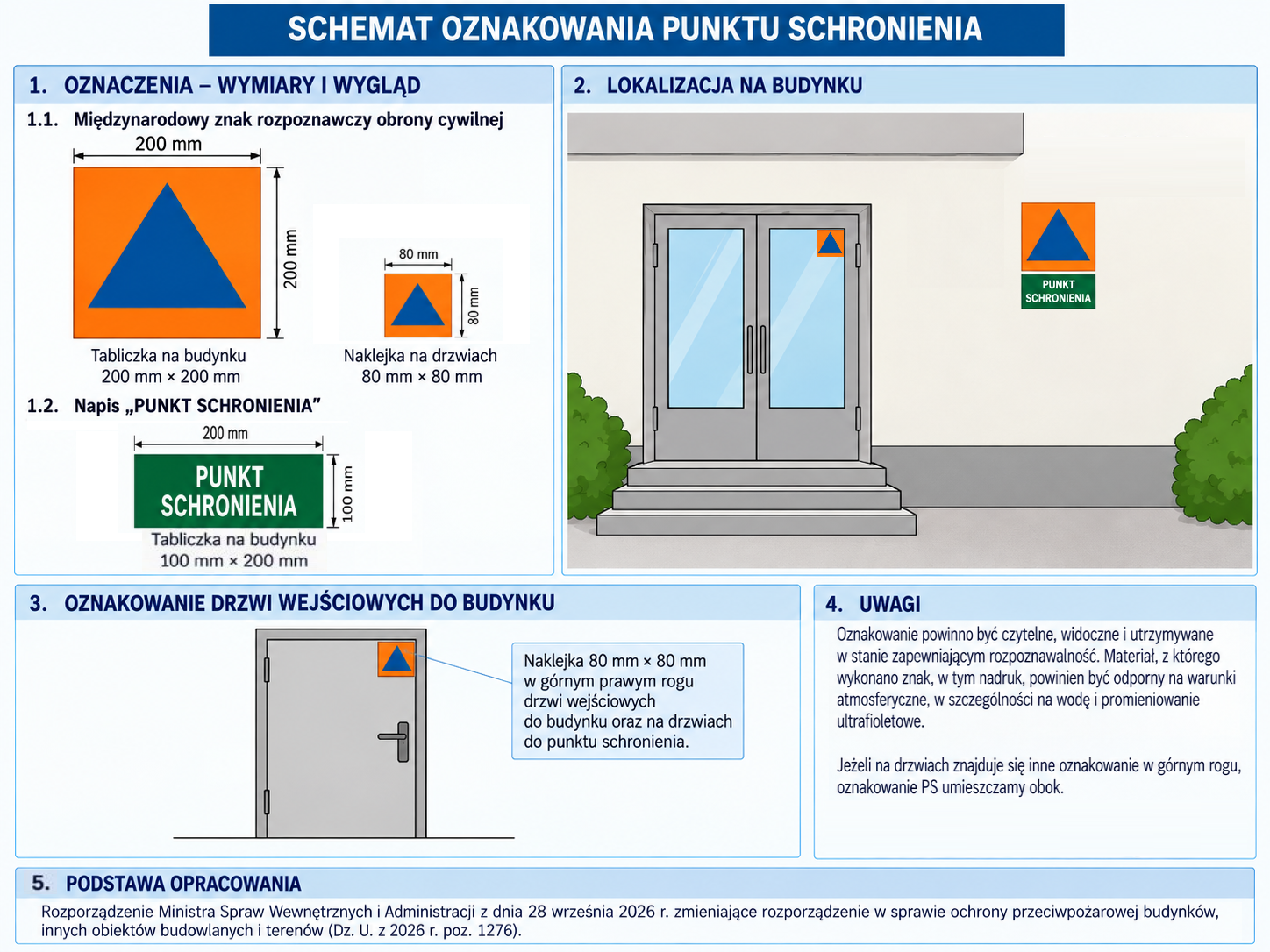

Grafika ma niebieskie tło nagłówkowe oraz ramki sekcji i jest podzielona na 5 głównych części:
Oznaczenia – wymiary i wygląd:
1.1. Międzynarodowy znak rozpoznawczy obrony cywilnej: Przedstawia pomarańczowy kwadrat z wpisanym niebieskim trójkątem równobocznym. Pokazano dwa warianty wielkości: większa tabliczka na budynki o wymiarach 200 mm × 200 mm oraz mniejsza naklejka na drzwi o wymiarach 80 mm × 80 mm.
1.2. Napis „PUNKT SCHRONIENIA”: Prostokątna zielona tabliczka o wymiarach 100 mm × 200 mm z białym, dwuwierszowym napisem „PUNKT / SCHRONIENIA”.
Lokalizacja na budynku:
Rysunek poglądowy przedstawia wejście do budynku z podwójnymi szklanymi drzwiami i schodami. W prawym górnym rogu skrzydła drzwi widnieje mała naklejka obrony cywilnej, natomiast na elewacji obok drzwi zamontowano zestaw składający się z międzynarodowego znaku obrony cywilnej (pomarańczowy kwadrat z niebieskim trójkątem) oraz umieszczonej bezpośrednio pod nim zielonej tabliczki z napisem „PUNKT SCHRONIENIA”.
Oznakowanie drzwi wejściowych do budynku:
Ilustracja drzwi z futryną i klamką. Wskazówka liniowa pokazuje, że naklejkę o wymiarach 80 mm × 80 mm należy umieścić w górnym prawym rogu drzwi wejściowych do budynku oraz na drzwiach do punktu schronienia.
Uwagi:
Sekcja zawiera tekst informujący, że oznakowanie powinno być czytelne, widoczne i utrzymywane w stanie zapewniającym rozpoznawalność. Materiał i nadruk muszą być odporne na warunki atmosferyczne (wodę i promieniowanie UV). Jeśli w górnym rogu drzwi znajduje się inne oznakowanie, oznakowanie Punktu Schronienia (PS) umieszcza się obok.
Podstawa opracowania:
Informacja tekstowa u dołu: Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 28 września 2026 r. zmieniające rozporządzenie w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. z 2026 r. poz. 1276).

Instrukcja określa sposób oznakowania punktu schronienia w celu umożliwienia jego szybkiej identyfikacji i odnalezienia. Dotyczy oznakowania budynku, wejścia do budynku oraz wejścia do punktu schronienia
