"Ochrona ludności i obrona cywilna"

Materiały

Instrukcja oznakowania punktu schronienia
Instrukcja_oznakowania_punktu_schronienia_korekta.pdf 0.13MB Schemat oznakowania punktu schronienia
DRUK_schemat_oznakowania_punktu_schronienia.pdf 0.14MB

Zdjęcia (1)

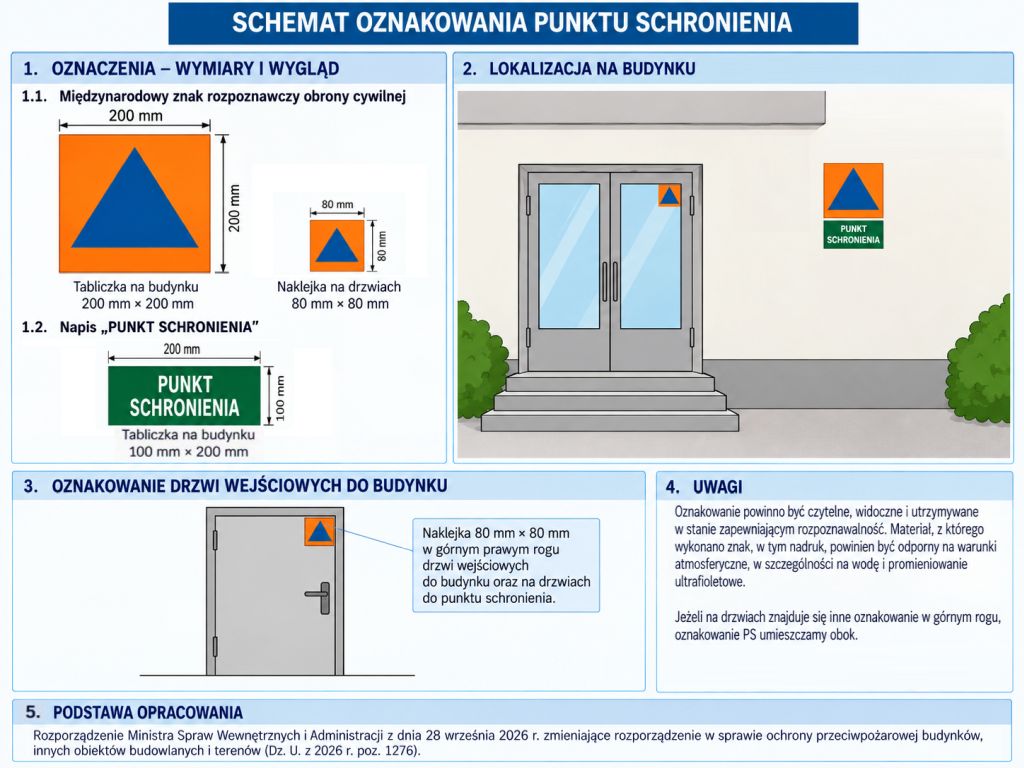

Pasek w kolorze ciemnoniebieskim z białym, drukowanym napisem: SCHEMAT OZNAKOWANIA PUNKTU SCHRONIENIA. Treść szczegółowa podzielona na sekcje:Sekcja 1. OZNACZENIA – WYMIARY I WYGLĄD (po lewej stronie u góry)Sekcja opisuje dwa elementy graficzne służące do oznakowania: Podsekcja 1.1. Międzynarodowy znak rozpoznawczy obrony cywilnej: Tabliczka na budynku: Pomarańczowy kwadrat z wpisanym w niego równobocznym niebieskim trójkątem skierowanym wierzchołkiem do góry.Wymiary oznaczone strzałkami to 200 mm × 200 mm. Pod spodem podpis: Tabliczka na budynku 200 mm × 200 mm. Naklejka na drzwiach: Mniejsza wersja tego samego znaku (pomarańczowy kwadrat z niebieskim trójkątem). Wymiary oznaczone strzałkami to 80 mm × 80 mm. Pod spodem podpis: Naklejka na drzwiach 80 mm × 80 mm.Podsekcja 1.2. Napis „PUNKT SCHRONIENIA”:Zielona, prostokątna tabliczka z białą ramką. Wewnątrz znajduje się dwuwierszowy, biały, pogrubiony napis: PUNKT SCHRONIENIA. Wymiary tabliczki oznaczone strzałkami to: szerokość 200 mm, wysokość 100 mm. Pod spodem podpis: Tabliczka na budynku 100 mm × 200 mm. Sekcja 2. LOKALIZACJA NA BUDYNKU (po prawej stronie u góry)Rysunek poglądowy przedstawia wejście do budynku ze stopniami i dwuskrzydłowymi, przeszklonymi drzwiami. Oznakowanie na ścianie: Po prawej stronie drzwi na elewacji budynku umieszczono pionowo połączone dwa oznaczenia: pomarańczowy kwadrat z niebieskim trójkątem, a bezpośrednio pod nim zieloną tabliczkę z białym
napisem „PUNKT SCHRONIENIA”. Oznakowanie na drzwiach: W prawym górnym rogu prawego skrzydła przeszklonych drzwi wejściowych umieszczono małą naklejkę (80 mm × 80 mm) z pomarańczowo-niebieskim znakiem. Sekcja 3. OZNAKOWANIE DRZWIACH WEJŚCIOWYCH DO BUDYNKU (po lewej stronie na dole).Rysunek techniczny przedstawia pojedyncze drzwi ze skrajną klamką po prawej stronie. W prawym górnym rogu skrzydła drzwi przyklejona jest mała naklejka z międzynarodowym znakiem obrony cywilnej. Od naklejki odchodzi niebieska strzałka do ramki z tekstem objaśniającym: Naklejka 80 mm × 80 mm w górnym prawym rogu drzwi wejściowych do budynku oraz na drzwiach do punktu schronienia. Sekcja 4. UWAGI (po prawej stronie na dole)Ramka zawiera teksty informacyjne:Oznakowanie powinno być czytelne, widoczne i utrzymywane w stanie zapewniającym rozpoznawalność. Materiał, z którego wykonano znak, w tym nadruk, powinien być odporny na warunki atmosferyczne, w szczególności na wodę i promieniowanie ultrafioletowe. Jeżeli na drzwiach znajduje się inne oznakowanie w górnym rogu, oznakowanie PS umieszczamy obok. Sekcja 5. PODSTAWA OPRACOWANIA (dolny niebieski pasek)Na niebieskim tle umieszczono biały tekst: Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 28 września 2026 r. zmieniające rozporządzenie w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. z 2026 r. poz. 1276).
